Копировальный токарный станок по дереву CL-1201

Станок CL-1201 применяется на обрабатывающих производствах, для вытачивания округлённых изделия с диаметром до 1200 мм и обработки деталей цилиндрической формы. Широкие возможности по обработке обеспечивают фиксаторы: планшайба, патрон, центры.

Особенности токарного аппарата:

Тяжёлый шпиндель, оснащается устройством управляющим скоростью вращения, что позволяет качественно обрабатывать заготовки исходя из массы, габаритов, вида древесины. Шпиндель может менять направление вращения, обеспечивая хорошую обработку древесины любой плотности. Управление и настройка токарного станка осуществляется с переносного пульта, который по желанию пользователя может размещаться на передний или задней колонне. Устойчивость станка обеспечивается станиной, изготовленной из стали, а задние колонны из чугуна. Чем достигается минимальная вибрация во время работы и повышается качество обработки. Основание позволяет обрабатывать заготовки длинной до 1270 мм, а для увеличения можно использовать дополнительные секции до 1270 мм. Механизм для копирования входит в базовую поставку, что значительно расширяет возможности. Фрезерная приставка позволяет производить продольные пазы по всей длине заготовки. Мобильный суппорт перемещается по всей поверхности детали. Управление осуществляется маховиком. Глубина обработки регулируется рычагом С помощью задней бабки, увеличивается точность обработки деталей большой длинны. Степень защиты станка IP54, двигатель надёжно защищён от перегревов и перегрузок, а электронные детали от воздействия влаги и пыли.

В стандартную комплектацию входят:

Копир и держатель для шаблонов. Опора для ножа 254 мм. Механизм для нанесения спиральных каналов. Крепёжная шайба 254 мм. Вращающийся центр. 2 прямых резца Подставка для долот. Мобильный люнет. Устройства для регулирования скорости шпинделя. Копировальный токарный станок по дереву CL-1201A

Аппарат производится австрийской компанией Stomana, которая занимается поставкой оборудования уже более 20 лет. Устройство предназначено для обработки древесины и округления изделий длинной до 1270 мм, из материала разной плотности. Копировальное устройство поставляется в базовой конфигурации, с его помощью выпускаются изделий по образцу.

Особенности токарного станка:

Токарно копировальные станки по деревуСистема подачи суппорта идёт в стандартной комплектации и значительно расширяет возможности по производству деталей по шаблону. Тяжёлый шпиндель оснащается цифровой системой регулировки вращения, что облегчает обработку деталей любого размера. Фрезеровка спиральных каналов входит в стандартные функции. Станина выполнена из стали, а задняя колонна из чугуна. Что гарантирует минимальную вибрацию и устойчивость при выполнении работ. С помощь фрезерной приставки, возможно, вытачивание на всей площади заготовки. Устройство регулировки вращения, обеспечивает настройку скорости шпинделя от 0 до 4000 об/мин. Что позволяет выбрать лучший режим для древесины разной плотности.

В комплект поставки токарного станка входит:

Копир и подставка для шаблонов. Опора для ножа. Механизм для нанесения спиральных каналов. Вращающейся центр. Ведущий центра диаметром 20 мм. Крепёжная шайба. 2 резца. Подставка для люнета. Копировальный токарный станок по дереву КТФ-7

Токарно копировальные станки по деревуТокарное устройство КТФ-7 используется для обработки дерева на неподвижных и вращающихся заготовках. Оборудование использует дисковый инструмент для фрезерования. что увеличивает производительность и срок службы. Эта схема позволяет получить детали, которые нельзя изготовить на обычном токарном станке:

Профильные многогранники. Поверхности с винтовым профилем. Профильные канавки на изделии.

Работа на токарном устройстве производится по шаблону с автоматической подачей заготовки, в два захода. При прямом движении происходит черновая обработка, при обратном — чистовая. Полуавтоматическая работа повышает производительность и количество неровностей на поверхности дерева при обработке. Устройство оборудовано креплением под ручную фрезу.

Напряжение — 380В. Максимальная длинна детали — 1200 мм. Высота центра — 215 мм. Масса — 740 кг. Размеры — 2100х900х1049 мм.

Токарно-копировальные станки используются для изготовления множества одинаковых деталей, например, балясин для лестничных ограждений, столбиков для забора и т.д. Сделать функциональную конструкцию можно своими руками, используя ненужные в хозяйстве устройства.

Изготовление токарного станка

Токарно копировальные станки по дереву

токарно-копировальный самодельный станок

Самая примитивная модель токарного станка изготавливается из обычной дрели. Но это не единственное решение. Основные части будущего устройства:

станина; передняя и задняя стойки (бабки); электромотор; ведущий и ведомый центры; упор для инструмента.

Станина — это база для размещения всех элементов и механизмов. Поэтому она выполняется из толстого бруса дерева или металла. Передняя бабка надежно фиксируется на основании, на нее будет закрепляться деталь. В передней стойке размещается устройство, передающее движение от электромотора на ведущий центр и далее на деталь.

Задняя стойка (бабка) перемещается по направляющей на станине, она удерживает свободный конец заготовки. Между бабками размещается упор для инструмента. Бабки должны располагаться строго по единой оси.

Для станка, сделанного своими руками, подойдет электродвигатель мощностью 200 — 250 Вт, оборотистостью не более 1500. Если же планируется обрабатывать крупные детали, требуется более мощный двигатель.

На шкив электромотора надевается планшайба, которая фиксирует большие заготовки. Планшайба содержит острия, на которые набивается деталь. Противоположный конец детали фиксируется уголком.

Чтобы превратить обычный токарный станок в копировальный, требуется дополнительное устройство — копир.

Копир для токарного станка

Токарно копировальные станки по дереву

Основой копира будет служить ненужный ручной фрезер. Его размещают на поверхности из фанеры 12 мм, размер площадки 20 х 50 см. В площадке проделывают отверстия для крепежа и фрезы, а также установлены упоры — бруски для фиксации фрезы. Фрезер размещается между фиксаторами и закрепляется парой больших гвоздей.

Отдаленная часть площадки перемещается вдоль станины по направляющей — трубе. Концы ее фиксируют в брусках из дерева. Бруски прикрепляются к станине саморезами. При фиксации трубы необходимо использовать уровень и совместить ось трубы с центром станка. Перед установкой на трубу надевается пара брусков с отверстиями, легко передвигающиеся по направляющей. К брускам прикрепляется площадка, на которой размещен фрезер.

Токарно копировальные станки по дереву

Второй важный элемент устанавливается своими руками непосредственно на токарном станке — брусок в горизонтальном положении, на который будут прикрепляться шаблоны. Подойдет брус 7 х 3 см, к вертикальным подставкам он крепится саморезами. Подставки прикручиваются к станине. Верхняя поверхность бруска должна четко совпадать с осью станка.

Когда копир не используется, брусок демонтируют, площадка с фрезером отводится назад и станок превращается в обычный токарный.

Упор выполняется из толстой фанеры и прикрепляется к рабочей поверхности. Фактически упор играет роль копира в данной конструкции. Он закрепляется вертикально, к торцу рабочей поверхности фиксируется на переходный брус из дерева. Копир можно снимать, он устанавливается на подставку саморезами. Подставку же необходимо зафиксировать жестко, без возможности снятия.

Шаблоны выполняются из фанеры, с помощью саморезов они прикручиваются к передней поверхности бруска. Верхнюю поверхность бруса следует совместить с осью шаблона.

Минусы предложенной конструкции Рабочую поверхность с фрезером приходится перемещать обеими руками, так как во время работы она перекашивается и заклинивает; копировать можно только достаточно простые элементы, например, невозможно повторить витые узоры на столбиках; для перемещения резака удобнее предусмотреть винтовую передачу; а фрезу лучше заменить циркуляркой, такое устройство получится более универсальным.

Токарно копировальные станки по деревуТокарно копировальные станки по деревуТокарно копировальные станки по дереву

Видеоролики с демонстрацией работы самодельных токарно-копировальных станков:

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

Токарно копировальные станки по дереву

Токарный станок по дереву

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления – резцы и съёмная планшайба.

Токарно копировальные станки по дереву

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву. Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Токарно копировальные станки по дереву

Токарный станок по дереву с копиром

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

Обрабатывающие 1 или много предметов; Количество потоков; 1-координатные или 4-координатные; По количеству шпинделей; По траектории перемещения обрабатываемого материала; По характеру подачи. По цикличности. Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир. Обкатной ролик движется по внешней стороне копира. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Токарно копировальные станки по дереву

Токарно копировальные станки по дереву

Токарно копировальные станки по дереву

Токарно копировальные станки по дереву

Классификация

Токарные станки делятся на:

центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель. лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме. круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

станина на 2 тумбах; передняя и задняя бабки; суппорты; шпиндель, вращаемый 2-скоростным двигателем; клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором; шкив, закреплённый на шпинделе, приводит в движение продольный суппорт; резцы крепятся в поворотном держателе; основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Токарно копировальные станки по дереву Оснастка для токарных станков Токарно копировальные станки по дереву Инструмент для токарного станка по дереву

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Вам также могут быть интересны статьи:

Токарно копировальные станки по дереву Токарные станки из дрели Токарно копировальные станки по дереву Резцы токарные по дереву Токарно копировальные станки по дереву Люнеты токарные для станков по металлу и дереву Токарно копировальные станки по дереву Токарные станки по металлу

Для того чтобы изготовить копир для токарного станка по дереву вам понадобятся следующие составляющие, которые будут необходимы в проессе изготовления:

электрический двигатель мощностью, приблизительно в 800Вт; металлический вал с насадкой для смены распилочного полотна; металлически профиль квадратного сечения, металлические уголки; деревянный лист; мебельные направляющие; металлический маркер; крепежные материалы. сварочный аппарат, болгарка.

Для начала потребуется изготовить металлические направляющие.

Они позволят перемещать всю конструкцию копира в продольной плоскости. В данном случае используется два металлических уголка, которые переворачиваются вниз острой стороной. Между собой уголки свариваются на куски металлического профиля.

Такой подход позволяет обеспечить необходимую механическую прочность и исключить возможность прогибания направляющих под весом копира. На практике для изготовления продольных направляющих может подойти любой другой металлический профиль, главное, чтобы его механические параметры позволяли осуществлять поставленные задачи.

Токарно копировальные станки по дереву

В данном случае для изготовления базы будущего копира использовался деревянный ящик и доска. Доска имеет размер, позволяющий перемещаться внутри ящика в перпендикулярной плоскости.

Для закрепления и последующего перемещения используются обычные мебельные направляющие.

К доске сверху крепится двигатель. В данном случае мощность электрического двигателя составляет 800Вт, а скорость 3000 оборотов в минуту. В зависимости от потребностей Вы можете применить двигатель с другими параметрами.

Токарно копировальные станки по дереву

Далее на доске следует закрепить вал на таком расстоянии, чтобы ременная передача нормально соединяла два шкива, один из которых расположен на конце вала двигателя, а второй на конные вала распилочного полотна. Здесь применяется самодельный вал с одним подшипником.

Из металлического профиля квадратного сечения нужно изготовить П-образную конструкцию. В верхней части П-образной конструкции к горизонтальной планке приваривается специальный металлический держатель квадратного сечения. Длина держателя должна быть меньше длины маркера.

Токарно копировальные станки по дереву

Для закрепления маркера в держателе на верхней пластине просверливаются отверстия. Поверх каждого отверстия наваривается металлическая гайка, в которую вкручивается болт. Двух болтов будет вполне достаточно для надежной фиксации. Регулируемый маркер очень удобен при смене распилочных дисков разного диаметра.

Достаточно просто установить нужный диск и при помощи отвеса выровнять маркер по уровню края диска. Крепление маркера должно соответствовать положению распилочного диска во всех плоскостях. Это позволяет простым перемещением маркера по заготовленному шаблону соосно перемещать диск по вращающейся заготовке.

Токарно копировальные станки по дереву

Весь станок собирается из двух швеллеров и металлических уголков для ножен. На которых закрепляется двигатель, вращающий деревянную заготовку. В данном случае применяется электрический мотор мощностью 1200Вт.

В качестве рамы можно использовать старую раму от какого-нибудь другого станка. Для удобства работы двигатель лучше разместить на съемной металлической пластине, которая позволяет перемещать конструкцию с заготовкой, как в вертикальной плоскости, так и в горизонтальной.

Токарно копировальные станки по дереву

Прижимная бабка изготавливается из четырех металлических пластин в форме прямоугольного параллелепипеда. В торцевые стенки прижимной бабки ввариваются две гайки, в которые вкручивается металлический винт. На конце винта устанавливается конус с патроном.

В случае, когда вам нужно исключить возможность загрязнения окружающего пространства опилками от работы станка или максимально уменьшить процент загрязнения, следует изготовить вытяжку.

Распилочный диск накрывается металлическим кожухом, к которому присоединяется гибкий гофрированный шланг и компрессорная установка для создания воздушного потока заданной мощности.

Видео: изготовление копира для токарного станка по дереву.

Токарно копировальные станки по дереву

Копир токарный станок по дереву своими руками изготовить не так сложно, если вы имеете представления о самостоятельной сборке подобного оборудования. Сама функция копира может стать приятным дополнением к станку, поскольку с его помощью обеспечивается серийное производство идентичных изделий. Вам не придется вырезать каждую деталь, ориентируясь на предыдущую. Используя копир, токарный станок все сделает в лучшем виде.

Токарный станок

Токарно копировальные станки по дереву

Фото копировального станка по дереву, сделанного своими руками

Прежде чем сделать копир для токарного станка по дереву, для начала необходимо изготовить сам токарный агрегат. Многие умельцы делают простейшие модели на основе дрели. Это крупные деревообрабатывающие производства применяют профессиональное оборудование. В домашних условиях вполне можно обойтись копиром и станком, сделанными своими руками.

Стандартный токарный станок включает в себя следующие обязательные элементы конструкции:

Станину; Две бабки (переднюю и заднюю); Электродвигатель; Пару центров (ведущий и ведомый); Упор для режущих инструментов.

Токарно копировальные станки по дереву

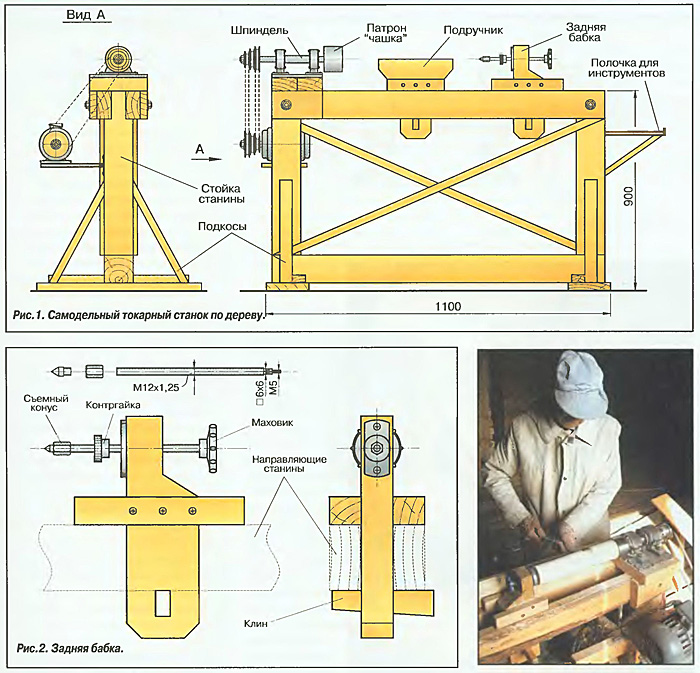

Чертеж станка копира по дереву

Разберемся в конструкции подробнее, чтобы вам было проще изготовить самодельный токарный станок по дереву с копиром без лишней помощи, а только своими руками.

Станина. Станина служит основой для установки всех необходимых узлов, механизмов токарного станка. Потому для изготовления станины своими руками лучше использовать металл или толстый деревянный брус. Передняя стойка, она же бабка, монтируется на основании. За счет бабки осуществляется крепление детали, подлежащей обработке. В передней бабке располагается устройство, которое передает вращательное движение от электродвигателя на ведущую центральную ось, а далее переходит уже на заготовку. Задняя бабка смещается по станине при помощи направляющих. Задача задней стойки (или бабки) — удерживать свободный конец обрабатываемой деревянной детали. Между двумя бабками располагается упор, необходимый для режущего инструмента. При этом важно следить, чтобы бабки разместились в единой оси. Электродвигатель можно выбирать в диапазоне мощностей от 200 до 250 Вт. Для домашнего токарного станка с копиром, сделанным своими руками, этой мощности вполне достаточно. Но если в планы входит обработка крупных изделий, вам потребуется более мощный двигатель с частотой оборотов порядка 1500 или более. На шкив электродвигателя будущего токарного станка монтируется планшайба. Она будет фиксировать изделия крупных размеров. В планшайбе есть острые элементы, на которые деревянная заготовка набивается перед обработкой. Уголок отвечает за фиксацию противоположного конца детали. Чтобы превратить обычный токарный агрегат в токарно копировальный станок по дереву, вам необходимо оснастить его дополнительным устройством — копиром.

Токарно копировальные станки по деревуТокарно копировальные станки по деревуТокарно копировальные станки по дереву

Самодельный токарный станок по дереву с копиром не отличается сложной конструкцией, потому сделать его своими руками вполне возможно.

Можно использовать устройство, которое применяют деревообрабатывающие предприятия. Но они рассчитаны на крупносерийное производство. Потому деревообрабатывающий копир предпочтительнее сделать своими руками, если у вас уже имеется готовое токарное самодельное устройство.

Но как именно сделать подходящий копир? Следуйте инструкции и дополнительно смотрите видео руководства. Опираясь на них, вы легко сумеете дооснастить свой деревообрабатывающий токарный станок эффективным копиром.

Возьмите за основу ручной фрезер, который станет отличной платформой для изготовления копира. Фрезер монтируется на поверхности, изготовленной из листа фанеры толщиной 12 мм. Площадку обычно делают с размерами 20 на 50 сантиметров. В этой фанерной площадке просверлите несколько отверстий, необходимых для фрез и креплений. Далее на площадке монтируются упоры. Это обычные деревянные бруски, которые будут фиксировать фрезы. Фрезер устанавливается между фиксаторами. Его желательно закрепить, используя саморезы или крупные гвозди. По направляющей трубе будет перемещаться отдаленная часть фанерной площадки вдоль станины. Ее концы фиксируются в деревянных брусках. Бруски монтируются на станину при помощи саморезов. Выполняя крепление направляющей трубы, обязательно воспользуйтесь уровнем, чтобы добиться идеального совмещения оси направляющей и центра станка. Прежде чем завершить установку направляющей трубы, на нее следует надеть два деревянных бруска с выполненными отверстиями. Крайне важно, чтобы они легко перемещались по направляющей. К брускам фиксируется площадка с размещенным на ней фрезером. Далее нужно сделать не менее важный элемент самодельного копир-токарного станка — это деревянный брус, расположенный горизонтально, который монтируется на сам станок. Этот брусок обеспечит фиксацию шаблонов. Используйте брус размером 70 на 30 миллиметров. Закрепите его на вертикальных подставках с помощью саморезов. Сами подставки монтируются на станину. Убедитесь, что верхняя поверхность горизонтального бруска совпадает в осью токарного устройства. Если вы не будете на определенных этапах работы использовать копир, этот брусок просто снимается, а площадка с фрезеров отводится немного назад. Это позволяет превратить копир-токарный станок в обычный токарный агрегат. Для изготовления упора используйте толстостенную фанеру, которая монтируется на рабочую поверхность. По сути, упор будет выполнять роль копира в представленной нами конструкции станка. Упор фиксируется в вертикальном положении, а к торцевой части рабочей поверхности монтируется на переходной деревянный брус. Копир легко снимается при необходимости. На подставке он удерживается саморезами. При этом подставку следует установить надежно, чтобы не иметь возможности ее снять. Сами шаблоны изготавливаются из фанеры. Саморезами они монтируются на переднюю поверхность бруска. Верхнюю поверхность данного деревянного бруска обязательно совместите с осью используемого шаблона. Недостатки конструкции

Подобный копир — отличное решение для домашнего токарного станка, на котором выполняются деревообрабатывающие операции. Но помимо весомых плюсов, у конструкции есть определенные недостатки.

Вам придется использовать две руки, чтобы перемещать рабочую поверхность. Это обусловлено тем, что при работе поверхность с фрезером будет заклинивать и перекашиваться периодически; С помощью такого копира невозможно сделать сложные элементы. Потому использовать его вам предстоит только для копирования простейших элементов; Чтобы перемещать режущий инструмент, все же лучше пересмотреть предложенную конструкцию и применить винтовую передачу. Она демонстрирует более высокую эффективность; Вместо фреза предпочтительнее использовать циркулярную пилу. За счет нее ваш станок станет функциональным и многозадачным.

Изготовить копировальный деревообрабатывающий агрегат своими руками вполне реально. Для этого потребуется немного времени, определенные навыки и желание. Для сравнения, цена заводского копировального устройства токарного станка составляет около 10-20 тысяч рублей.
