Подключение реле регулировки паузы стеклоочистителя 63.3777-01 (Рязань). Применяется на ГАЗ-3102, -3110. Установка именно этого реле была вызвана установкой подрулевых выключателей от "Газели" и комплектацией машины стеклоочистителем нового образца (с шестиконтактным разъёмом). Переделки штатной проводки не требуется - разъём мотор-редуктора отсоединяется, из разъёма штатного переключателя задействованы только клеммы питания. Штатная схема пока сохранена.
Подрулевой переключатель и реле паузы РС431Б (в работе не участвует, но повесил. не заморачиваясь, на случай ядерной войны) - б/у, вместе обошлись около 200руб. Само реле 63.3777-01 - 190руб.
Жгут проводов подрулевого переключателя переделан на более длинный. Цвета и оцифровка проводов в жгуте сохранёны в соответствии с заводскими. Цвет и оцифровка разъёма мотор-редуктора тоже сохранены. Оба реле и разъёмы смонтированы под торпедо справа от мотор-редуктора над бачком омывателя.
Режимы работы:
1. "ВЫКЛЮЧЕНО", "МЕДЛЕННО", "БЫСТРО";
2. в режиме "ОМЫВАТЕЛЬ" после отпускания ручки переключателя щётки делают ещё несколько взмахов (до 5-ти) в зависимости от времени включения режима: чем дольше работал омыватель - тем больше будет взмахов после выключения.
3. "ПРЕРЫВИСТЫЙ РЕЖИМ" работает при первом включении с фиксированной частотой (1 взмах в 3-4 сек), либо после остановки щёток ручка переводится в положение "ВЫКЛЮЧЕНО", выдерживается необходимая пауза (у меня получилось до 30 сек), затем ручка снова переводится в "ПРЕРЫВИСТЫЙ РЕЖИМ" и щётки дальше делают взмахи с установленной паузой. В этом режиме включение омывателя на время установленной паузы не влияет.
28.08.12. На самом деле пауза регулируется в пределах 1сек...1мин по желанию.

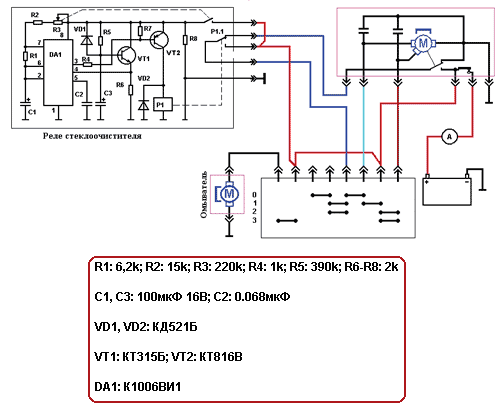

Половинки схемы совмещаются в PAINT-е. Направления разъёмов указаны.

Последний раз редактировалось TORO64; 28.08.2012 в 12:49.
