По своему назначению котельные малой и средней мощности делятся на следующие группы: отопительные, предназначенные для теплоснабжения систем отопления, вентиляции, горячего водоснабжения жилых, общественных и других зданий; производственные, обеспечивающие паром и горячей водой технологические процессы промышленных предприятий; производственно-отопительные, обеспечивающие паром и горячей водой различных потребителей. В зависимости от вида вырабатываемого теплоносителя котельные делятся на водогрейные, паровые и пароводогрейные.

В общем случае котельная установка представляет собой совокупность котла (котлов) и оборудования, включающего следующие устройства. Подачи и сжигания топлива; очистки, химической подготовки и деаэрации воды; теплообменные аппараты различного назначения; насосы исходной (сырой) воды, сетевые или циркуляционные – для циркуляции воды в системе теплоснабжения, подпиточные – для возмещения воды, расходуемой у потребителя и утечек в сетях, питательные для подачи воды в паровые котлы, рециркуляционные (подмешивающие) ; баки питательные, конденсационные, баки-аккумуляторы горячей воды; дутьевые вентиляторы и воздушный тракт; дымососы, газовый тракт и дымовую трубу; устройства вентиляции; системы автоматического регулирования и безопасности сжигания топлива; тепловой щит или пульт управления.

Тепловая схема котельной зависит от вида вырабатываемого теплоносителя и от схемы тепловых сетей, связывающих котельную с потребителями пара или горячей воды, от качества исходной воды. Водяные тепловые сети бывают двух типов: закрытые и открытые. При закрытой системе вода (или пар) отдает свою теплоту в местных системах и полностью возвращается в котельную. При открытой системе вода (или пар) частично, а в редких случаях полностью отбирается в местных установках. Схема тепловой сети определяет производительность оборудования водоподготовки, а также вместимость баков-аккумуляторов.

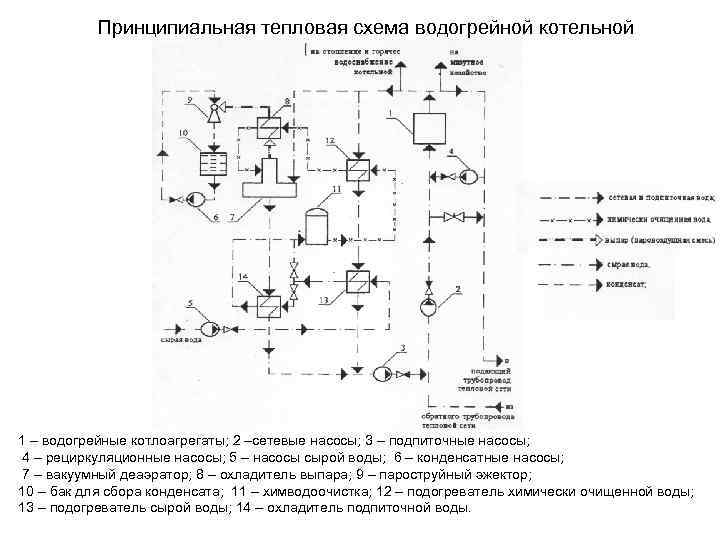

В качестве примера приведена принципиальная тепловая схема водогрейной котельной для открытой системы теплоснабжения с расчетным температурным режимом 150- 70°С. Установленный на обратной линии сетевой (циркуляционный) насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения. Обратная и подающая линии соединены между собой перемычками – перепускной и рециркуляционной. Через первую из них при всех режимах работы, кроме максимального зимнего, перепускается часть воды из обратной в подающую линию для поддержания заданной температуры.

Принципиальная тепловая схема водогрейной котельной

По условиям предупреждения коррозии металла температура воды на входе в котел при работе на газовом топливе должна быть не ниже 60 °С во избежание конденсации водяных паров, содержащихся в уходящих газах. Так как температура обратной воды почти всегда ниже этого значения, то в котельных со стальными котлами часть горячей воды подается в обратную линию рециркуляционным насосом.

В коллектор сетевого насоса из бака поступает подпиточная вода (насос, компенсирующая расход воды у потребителей). Исходная вода, подаваемая насосом, проходит через подогреватель, фильтры химводоочистки и после умягчения через второй подогреватель, где нагревается до 75- 80 °С. Далее вода поступает в колонку вакуумного деаэратора. Вакуум в деаэраторе поддерживается за счет отсасывания из колонки деаэратора паровоздушной смеси с помощью водоструйного эжектора. Рабочей жидкостью эжектора служит вода, подаваемая насосом из бака эжекторной установки. Пароводяная смесь, удаляемая из деаэраторной головки, проходит через теплообменник – охладитель выпара. В этом теплообменнике происходит конденсация паров воды, и конденсат стекает обратно в колонку деаэратора. Деаэрированная вода самотеком поступает к подпиточному насосу, который подает ее во всасывающий коллектор сетевых насосов или в бак подпиточной воды.

Подогрев в теплообменниках химически очищенной и исходной воды осуществляется водой, поступающей из котлов. Во многих случаях насос, установленный на этом трубопроводе (показан штриховой линией), используется также и в качестве рециркуляционного.

Если отопительная котельная оборудована паровыми котлами, то горячую воду для системы теплоснабжения получают в поверхностных пароводяных подогревателях. Пароводяные водоподогреватели чаще всего бывают отдельно стоящие, но в некоторых случаях применяются подогреватели, включенные в циркуляционный контур котла, а также надстроенные над котлами или встроенные в котлы.

Показана принципиальная тепловая схема производственно-отопительной котельной с паровыми котлами, снабжающими паром и горячей водой закрытые двухтрубные водяные и паровые системы теплоснабжения. Для приготовления питательной воды котлов и подпиточной воды тепловой сети предусмотрен один деаэратор. Схема предусматривает нагрев исходной и химически очищенной воды в пароводяных подогревателях. Продувочная вода от всех котлов поступает в сепаратор пара непрерывной продувки, в котором поддерживается такое же давление, как и в деаэраторе. Пар из сепаратора отводится в паровое пространство деаэратора, а горячая вода поступает в водоводяной подогреватель для предварительного нагрева исходной воды. Далее продувочная вода сбрасывается в канализацию или поступает в бак подпиточной воды.

Конденсат паровой сети, возвращенный от потребителей, подается насосом из конденсатного бака в деаэратор. В деаэратор поступает химически очищенная вода и конденсат пароводяного подогревателя химически очищенной воды. Сетевая вода подогревается последовательно в охладителе конденсата пароводяного подогревателя и в пароводяном подогревателе.

Во многих случаях в паровых котельных для приготовления горячей воды устанавливают и водогрейные котлы, которые полностью обеспечивают потребность в горячей воде или являются пиковыми. Котлы устанавливают за пароводяным подогревателем по ходу воды в качестве второй ступени подогрева. Если пароводогрейная котельная обслуживает открытые водяные сети, тепловой схемой предусматривается установка двух деаэраторов – для питательной и подпиточной воды. Для выравнивания режима приготовления горячей воды, а также для ограничения и выравнивания давления в системах горячего и холодного водоснабжения в отопительных котельных предусматривают установку баков-аккумуляторов.

Принципиальная тепловая схема паровой котельной при закрытых сетях.

АРМАТУРА И ГАРНИТУРА КОТЛА

Котельная арматура

Устройства и приборы, служащие для управления работой частей ко­тельного агрегата, находящихся под давлением, для включения, отключения и регулирования трубопроводов для воды и пара, основные предохранительные устройства носят название арматуры.

По своему назначению арматуру разделяют на запорную, регулирую­щую, продувочную и предохранительную.

Арматуру выполняют с принудительным приводом и самодействующей.

По конструкции приводную арматуру разделяют на вентили, задвижки и краны, а самодействующую - на предохранительные и обратные клапаны и конденсатоотводчики.

К арматуре условно относят также водомерные стекла и другие водоуказательные приборы.

Вентили и задвижки

Вентили применяют в качестве регулирующих и запорных устройств (рис. 3). Как запорную арматуру их применяют при диаметрах прохода до 109-150 мм.



Вентили





Рис. 3

а - запорный фланцевый; б - регулирующий:

1 - корпус; 2 - затвор; 3 - фланец; 4 -сшгьниковое уплотнение;

5 - шпиндель; 6 - штл рвач (маховик); 7 - траверса; 8 - крышка;

9 - клапанное седло



В запорном вентиле уплотняющая поверхность клапана плотно примы­кает к поверхности седла. Вентиль состоит из корпуса, крышки, шпинделя, на котором висит клапан. В корпусе имеется седло клапана. В месте прохода шпинделя через крышку установлено сальниковое уплотнение.

В регулирующем вентиле клапан имеет переменное сечение. Это дает возможность изменять проходное сечение. Регулирующий клапан выполняют в виде профилированной иглы, пустотелого золотника и т. д. В полностью за­крытом состоянии они не обеспечивают полной плотности. Обычно регули­рующие клапаны рассчитывают на работу с перепадом давления 1,0 МПа.

Основным показателем работы регулирующего клапана является его ха­рактеристика (зависимость относительного расхода среды от степени откры­тия клапана) (рис. 3 б).

Для целей регулирования наиболее благоприятна линейная характери­стика, для чего требуется выполнение регулирующих органов со сложным профилем открывающихся окон для перетока среды. Регулирующий клапан золотникового типа имеет пустотелый золотник с профилированными окнами, который шпинделем приводится в поступательное движение. При перемеще­нии золотника относительно двух седел происходит изменение степени открытия окон.

В скальчатых регулирующих клапанах регулирующий орган выполнен в виде скалки, имеющей коническую форму вблизи седел. При перемещении скалки изменяется кольцевой зазор между ней и седлами клапана.

В игольчатых регулирующих клапанах регулировка достигается за счет перемещения профилированной иглы.

Задвижки в основном используют в качестве запорных органов (рис. 4), хотя имеются и специальные конструкции регулировочных задви­жек. В задвижках запирающий орган (клин, диски) перемещается в направле­нии, перпендикулярном потоку. По принципу прижатия запорного органа за­движки разделяют на клиновые, с параллельно-принудительным затвором и самоуплотняющиеся.



В клиновых задвижках запирающий орган выполняют из целого или разрезного клина.

Коэффициент гидравлического сопротивления задвижек b = 0,25-0,8, а у запорных вентилей b = 2,5-5.



Задвижки

Рис. 4



а - клиновая бесфланцевая с приводом; б - параллельная фланцевая

1- уплотнительные диски; 2 - распорное устройство; 3 - корпус;

4 - крышка; 5 - рычаг дистанционного приво­да; 6 - маховик; 7 - зубчатое колесо; 8 - траверса; 9 - сштьниковое уплотнение;

10 -шпиндель; 11- ушготнительное кольцо.



Клапаны

Клапаном называется запорный или регулирующий орган автоматиче­ского действия.

У паровых котлов имеются обратные, питательные, редукционные и пре­дохранительные клапаны.

Обратный клапан препятствует движению рабочей среды в обратном направлении. Так, например, обратные клапаны на питательных линиях за­крываются при аварийном падении давления в питательных трубопроводах и препятствует выпуску воды из котла.

По конструкции обратные клапаны подразделяют на подъемные и пово­ротные.

В подъемных клапанах (рис. 5, а) запорным органом является тарелка (золотник) 2, хвостовик которой входит в направляющий канал прилива крыш­ки 1.

В поворотных клапанах (рис.5, б) тарелка 6 поворачивается вокруг оси 7 и перекрывает проход.

Обратные клапаны устанавливают в котельных обычно на напорных ли­ниях центробежных насосов, на питательных линиях перед котлом для про­пуска воды только в одном направлении и в других местах, где имеется опас­ность обратного движения среды.



Рис. 5

а - подъемный; б - поворотный:

1 - крышка; 2 - золотник; 3 - корпус; 4 - ось клапана; 5 - рычаг;

6 - тарелка; 7 - ось рычага.





Питательный клапан служит для автоматического регулирования пита­ния котла в соответствии с расходом пара.

В клапанах, устанавливаемых на современных котлах, вода прижимает к седлу вертикальный шибер.



Предохранительный клапан представляет собой запорное устройство, которое автоматически открывается при повышении давления. Устанавливают его на барабанных котлах, паропроводах, резервуарах и др. При открытии кла­пана среда сбрасывается в атмосферу. Предохранительные клапаны могут быть рычажными (рис. 7 а), пружинными (рис. 7 б) и импульсными (рис. 8).




Нижняя часть регулирующего питательного клапана





Рис. 6

1 - корпус; 2 - шибер; 3 - седло; 4 - слой металла, наплавленного за седлом; 5 - шток.

Стрелка показывает направление движения воды.







Рис. 7

а - однорычажный; б - пружинный:

1 - корпус; 2 - затвор; 3 - шпиндель;

4 - крышка; 5 -рычаг; 6 - груз; 7 - пружина



В рычажном клапане запирающий орган (тарелка) удерживается в за­крытом состоянии грузом. В пружинном предохранительном клапане давле­нию среды на тарелку противодействует сила натяга пружины.

Предохранительные клапаны выполняют как одинарными, так и двой­ными. В зависимости от высоты подъема тарелки клапаны разделяют на низ­коподъемные и полно подъемные. В полно подъемных клапанах площадь, от­крываемая проходу среды при подъеме клапана, превышает проход седла. Они обладают большей пропускной способностью, чем низкоподъемные.

В соответствии с правилами каждый котел паропроизводительностью более 100 кг/ч должен быть снабжен не менее чем двумя предохранительными клапанами, один из которых должен быть контрольным. На котлах производи­тельностью 100 кг/ч и менее может допускаться установка одного предохрани­тельного клапана.

Суммарная пропускная способность клапанов должна быть не менее ча­совой производительности котла. При наличии у котла неотключаемого паро­перегревателя часть предохранительных клапанов с пропускной способностью не менее 50 % суммарной пропускной способности должна быть установлена на выходном коллекторе.
